Povrchový modul Spiral Anksys® PM70

Kód: 5441
Novinka
Značka: ECORAW ®
6,53 Kč / ks 5,40 Kč bez DPH
Na objednávku

Povrchový modul PM70 je přídavnou součástí kotvy SA a využívá se pro kotvení fasád s vysokým zatížením obklady a konstrukcemi. Může být instalován pod armovací tkaninou, případně povrchově přes vyztuženou základní vrstvu.

Povrchový modul MP70 je určen společně s Spiral Anksys® SA ke zvýšení povrchové a smykové nosnosti tepelně izolačních fasád (EPS a MW) s obklady se zatížením na líci větším než 30 kg/m2.

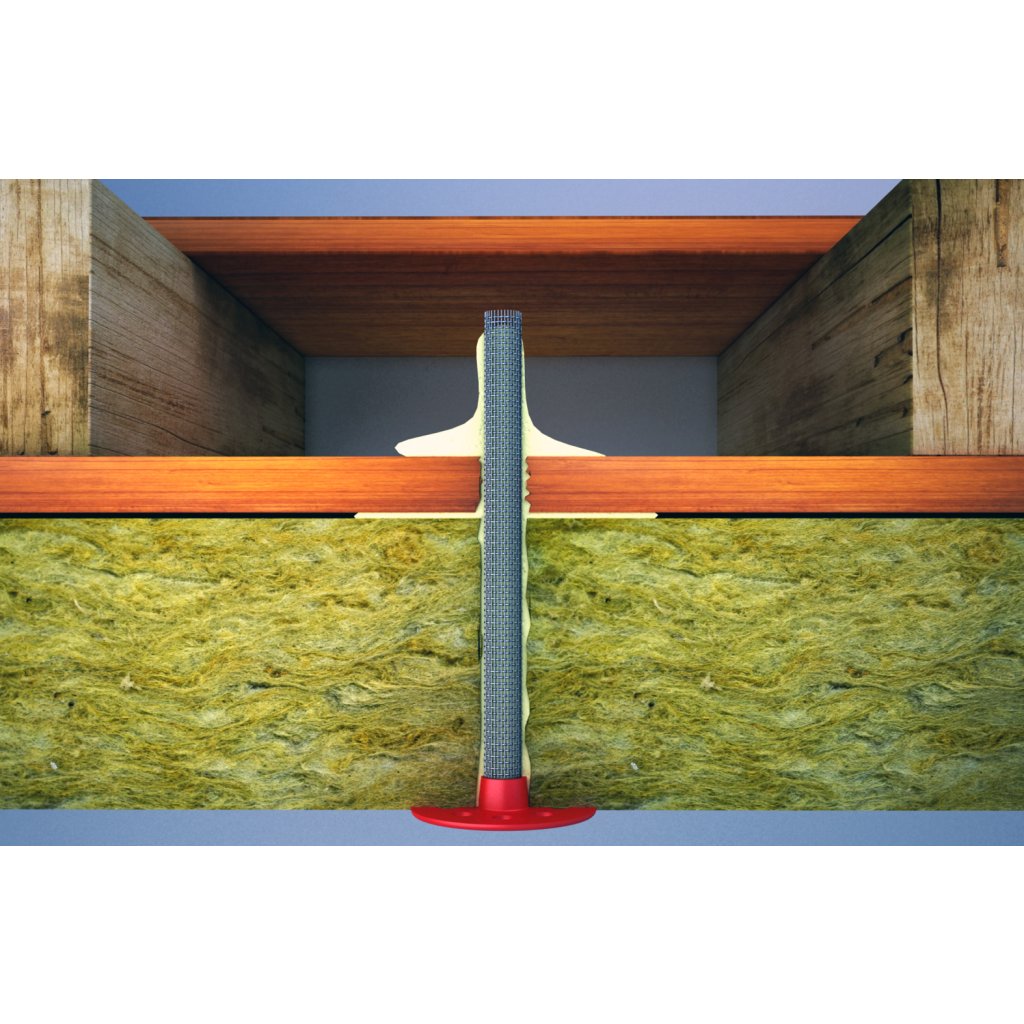

Spiral Anksys® SA společně s modulem PM70 je dále určena pro upevnění minerálních izolací s nízkou pevností v tahu kolmo k rovině s TR menší 10 kPa a pro kotvení izolací plochých střech a stropů.

Ke kotvě nabízíme také výplňové hmoty SAF1 a SAF3, ta je určena na izolace s požadavky na požární klasifikaci.

Minimální objednatelné množství je 10 ks.

Detailní informace

Detailní popis produktu

Povrchový modul PM70 je přídavnou součástí kotvy SA a využívá se pro kotvení fasád s vysokým zatížením obklady a konstrukcemi. Může být instalován pod armovací tkaninou, případně povrchově přes vyztuženou základní vrstvu.

Kotva je dále certifikována pro dodatečné kotvení tenkých izolací s tloušťkou menší 80 mm v rámci sanací a oprav staticky nestabilních zateplovacích systémů a pro zdvojování zateplovacích systémů, včetně deklarace pro přenos tahového i smykového zatížení ze zateplovacího systému do podkladové konstrukce dle ETA 18/0965.

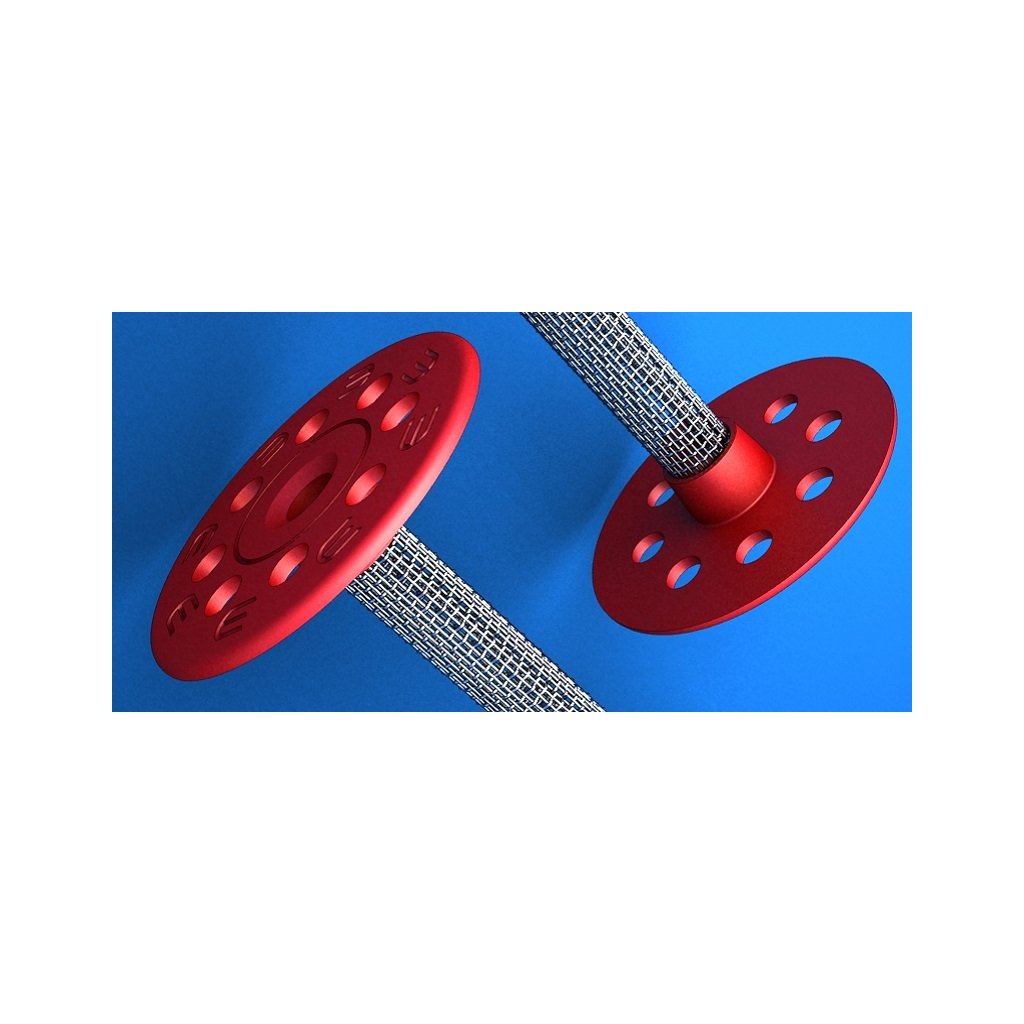

Kotevní těleso průměru 14 mm je vyrobeno z kovové tkaniny z pozinkovaného ocelového drátu. Nulová teplená vodivost kotevního místa je zajištěna integrovaným povrchovým modulem PM70 průměru 70 mm, který je vyroben z ABS.

Injektáž kotev Spiral Anksys® SA s modulem PM70 je prováděna výhradně expanzními výplňovými hmotami SAF1 nebo SAF3.



Spiral Anksys®

  • Jeden princip pro všechny aplikace

Injektované kotvení Spiral Anksys® je určeno pro všechny kategorie podkladu A/B/C/D/E dle EAD a typy izolací. Účinné kotvení i na nesoudržných podkladech (méně 80 kPa) a podkladech s vysokou nerovností do 20 mm / 1 m.

  • Profesionální zateplení nové generace

Injektované kotvení vytváří monolitické spojení zateplovacího systému, čímž chrání jak z hlediska zatížení větrem, teplotami, tak i vlastní vahou a to při max. posunu izolace do 1 mm.

  • Rychlá a efektivní montáž

Profesionální a vysoce efektivní montáž i v nejtěžších podmínkách. Žádné šroubování či zatloukání. Zápustná montáž v jedné operaci - žádné zátky.

  • Bezpečnost a vysoká životnost

Injektovaný postup montáže se 100% účinností bez ohledu na způsoby vrtání či soudržnost podkladu. Odolnost vůči dynamickému zatížení větrem až 6 kPa (3× vyšší než požadují normy EU).

  • Kotvení fasád s vysokým zatížením

Systém je certifikován pro smyková zatížení. Deklarace Spiral Anksys® umožňují vypracování statických posouzení na smyková i tahová zatížení ETICS s obklady či konstrukcemi.

  • Nulová tepelná ztráta

Komplexní odizolování kotevního místa s deklaraci nulového bodového prostupu tepla (0,000 W/K) pro všechny typy izolačních materiálů. Vysoce účinný spoj bez tepelných ztrát a kondenzace.

  • Ekonomická výhodnost

Schopnost provádět nová zateplení, sanace i zdvojování zateplovacích systémů při minimálním počtu kotev. V rozsahu 6 až 8 injektovaných kotev na m2 lze ukotvit až 90% objektů v rámci Evropské unie. Méně kotev snižuje pracnost, nenarušuje statiku konstrukcí, eliminuje tepelnou ztrátu.

  • Technologie s evropskou certifikací CE

Komplexní certifikace pro nejširší spektrum aplikací přináší všem projektantům a statikům jedinečnou záruku spolehlivosti tohoto řešení. Deklarace injektovaného kotvení násobně převyšují požadavky dané stavební normou.
